Ремонт стрелы

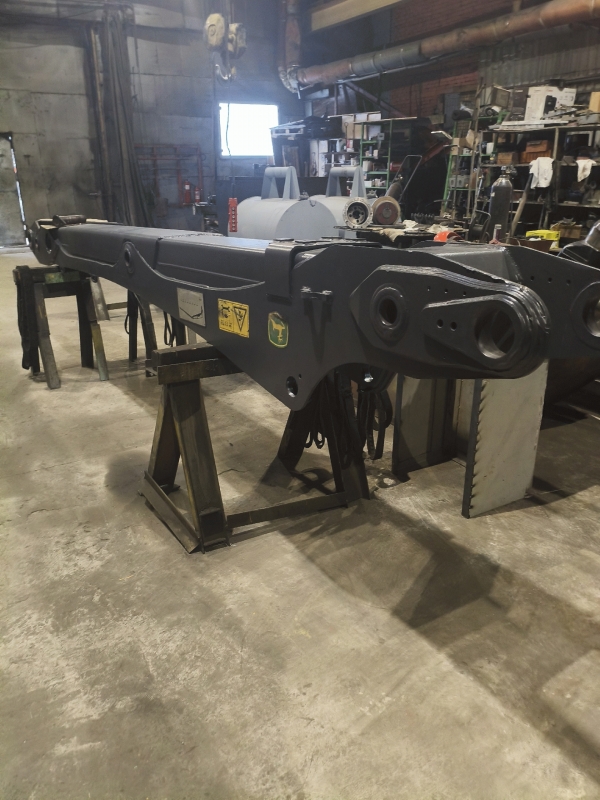

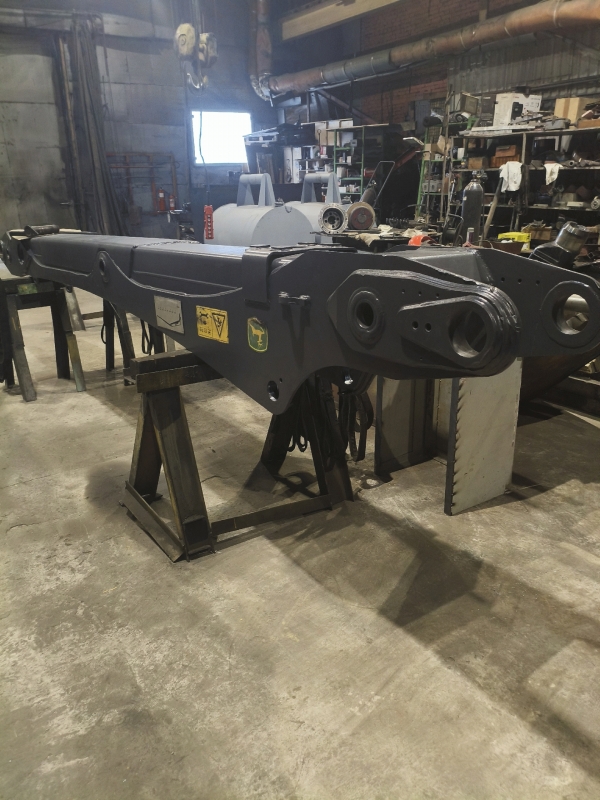

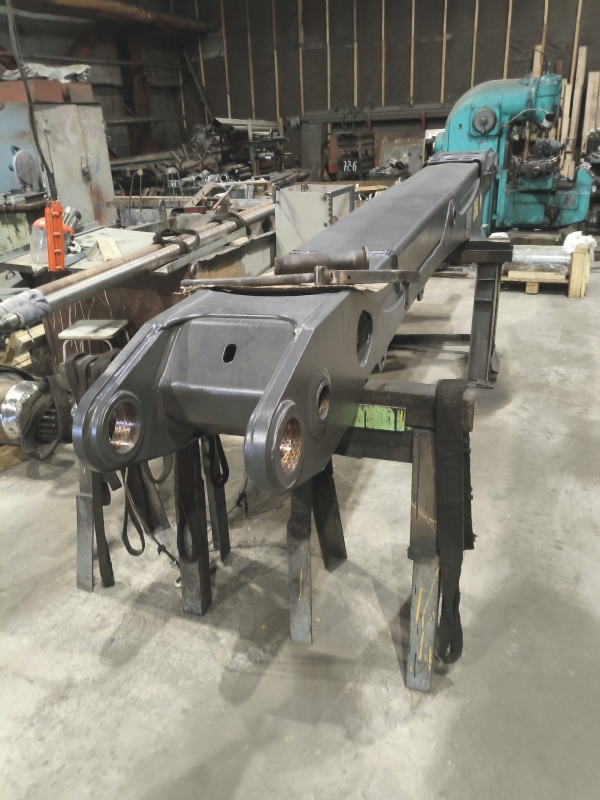

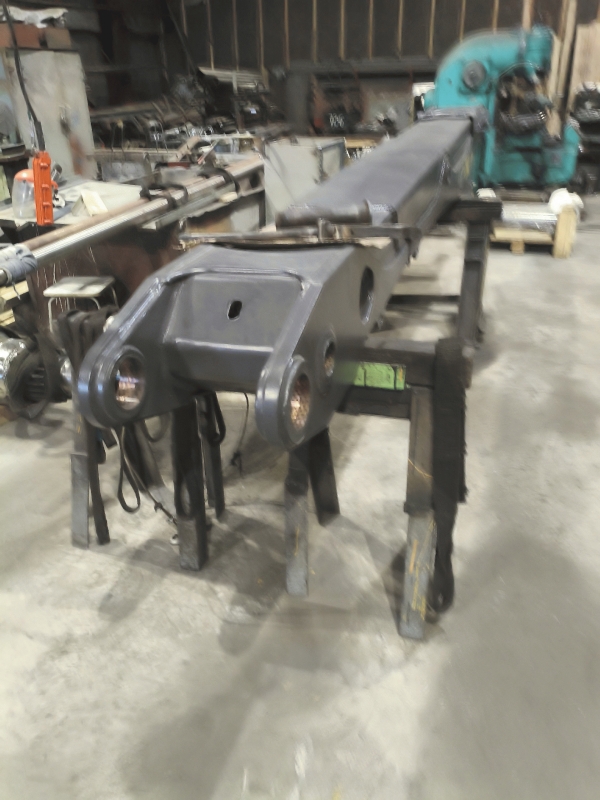

Осуществлен ремонт стрелы John  Deere 1270G

ПОЛЕЗНО ПРОЧИТАТЬ.

Ремонт стрелы харвестера или форвардера — это сложный технический процесс, требующий высокой квалификации, так как стрела подвергается колоссальным динамическим нагрузкам.

1. Основные виды неисправностей

Трещины в металлоконструкции: Возникают из-за усталости металла или перегрузок (чаще всего в местах сварных швов и изгибов).
Износ втулок и пальцев (сочленений): Появление люфтов, которые ведут к снижению точности работы и разбиванию посадочных отверстий.
Повреждение гидроцилиндров: Течи уплотнений, изгиб штоков, задиры внутри гильз.
Износ направляющих телескопа: Проблема актуальна для телескопических стрел (вылетов).
Повреждение гидравлич.еских линий: Износ РВД (рукавов высокого давления) внутри или снаружи стрелы.

2. Алгоритм процесса ремонта
Трещины
Износ отверстий
Гидравлика
Диагностика и дефектовка
Демонтаж и очистка
Тип повреждения
Сварочные работы
Расточка и наплавка
Ремонт цилиндров и замена РВД
Сборка и испытания
Регулярное ТО и смазка

3. Ключевые этапы ремонта
Сварочные работы
Стрелы изготавливаются из высокопрочных сталей (например, Weldox, Strenx). Ремонт требует соблюдения технологии:

Разделка трещин: Кромки должны быть тщательно зачищены и разделаны.
Предварительный прогрев: Необходим для предотвращения появления новых микротрещин при остывании.
Выбор материалов: Использование специальных электродов или проволоки, соответствующих марке стали.
Усиление: В некоторых случаях навариваются дополнительные накладки («косынки»), но важно не сделать конструкцию слишком жесткой в местах, где она должна «играть».
Восстановление отверстий
Если посадочные места под пальцы разбиты, применяется метод наплавки и проточки:

Отверстие растачивается мобильным станком до устранения эллипса.
Наваривается слой металла на внутреннюю поверхность.
Производится чистовая расточка под номинальный размер пальца/втулки.
Обслуживание телескопа
Для бесперебойной работы вылета стрелы необходимо:

Заменить изношенные скользуны (пластины скольжения).
Проверить состояние цепей или гидроцилиндров выдвижения.
Отрегулировать зазоры, чтобы избежать перекосов.
4. Рекомендации по профилактике
Ежесменная смазка: Самый эффективный способ избежать дорогостоящей расточки отверстий.
Визуальный осмотр: Ежедневно проверяйте критические узлы на предмет появления подтеков масла и волосяных трещин (краска обычно начинает шелушиться в местах деформации).
Контроль давления: Неправильно настроенные клапаны вызывают избыточные ударные нагрузки.
Важно: Ремонт стрелы стоит доверять только сертифицированным центрам, так как некачественная сварка может привести к разрушению конструкции во время работы, что крайне опасно для оператора и техники.

Если вам нужна спецификация по конкретной модели (John Deere, Ponsse, Komatsu), уточните модель, и мы сможем дать более детальные рекомендации.
